Moldagem de carcaça

Processo de fundição de molde de casca

A fundição por moldagem de casca também é chamada de processo de fundição de areia de resina pré-revestida, moldagem por moldagem a quente ou processo de fundição de núcleo. O principal material de moldagem é a areia de resina fenólica pré-revestida, que é mais cara do queareia verdee areia de resina de furano. Além disso, esta areia não pode ser reciclada.

Os componentes de fundição de moldagem de casca têm custos um pouco mais elevados do que fundição de areia. No entanto, omoldagem de concha peças de fundição tem muitas vantagens, como tolerância dimensional mais estreita, boa qualidade de superfície e menos defeitos de fundição.

Antes de fazer o molde e o macho, a areia revestida foi coberta com um filme de resina sólida na superfície das partículas de areia. A areia revestida também é chamada de areia de casca (núcleo). O processo tecnológico consiste em misturar mecanicamente a árvore fenólica termofixa em pó com areia bruta e solidificar quando aquecida. Foi desenvolvido em areia revestida usando resina fenólica termoplástica mais agente de cura latente (como urotropina) e lubrificante (como estearato de cálcio) por meio de um determinado processo de revestimento.

Quando a areia revestida é aquecida, a resina revestida na superfície das partículas de areia derrete. Sob a ação do grupo metileno decomposto pelo Maltropine, a resina fundida rapidamente se transforma de uma estrutura linear em uma estrutura de corpo infusível de forma que a areia revestida é solidificada e formada. Além da forma granular seca geral da areia revestida, há também areia revestida úmida e viscosa.

Depois de misturar a areia original (ou areia recuperada), resina líquida e catalisador líquido de maneira uniforme, e preenchê-los na caixa do núcleo (ou caixa de areia) e, em seguida, apertar para endurecer em um molde ou molde na caixa do núcleo (ou caixa de areia ) à temperatura ambiente, o molde de fundição ou núcleo de fundição foram formados, que é chamado de modelagem de caixa de núcleo a frio de autodurecimento (núcleo), ou método de autodurecimento (núcleo). O método de auto-endurecimento pode ser dividido em resina de furano catalisada por ácido e método de auto-endurecimento de areia de resina fenólica, método de auto-endurecimento de areia de resina de uretano e método de auto-endurecimento de monoéster fenólico.

resin coated sand mold for casting

Shell Mold Casting Company

resin pre-coated sand mold for casting

Moldagem de carcaça

Capacidades de Shell Casting na RMC Foundry

Na Fundição RMC, podemos projetar e produzir peças fundidas em molde de concha de acordo com seus desenhos, requisitos, amostras ou apenas suas amostras. Poderíamos fornecer os serviços de engenharia reversa. Ofundições personalizadas produzidos por fundição de cascas estão servindo em indústrias diversas como trens ferroviários, caminhões pesados, máquinas agrícolas, bombas e válvulase maquinário de construção. A seguir, você encontrará uma breve introdução do que poderíamos alcançar pelo processo de fundição em molde de casca:

  • • Tamanho máximo: 1.000 mm × 800 mm × 500 mm
  • • Faixa de peso: 0,5 kg - 100 kg
  • • Capacidade anual: 2.000 toneladas
  • • Tolerâncias: Sob solicitação.
resin coated sand mold

Molde de casca de areia revestida

Quais metais e ligas fundimos por moldagem por carcaça

Ferro fundido cinzento, Ferro fundido dúctil, Cast Carbon Stee, Ligas de aço fundido, Aço Inoxidável Fundido, Ligas de alumínio fundido, Latão e cobreOutros materiais e padrões sob consulta.

Ligas de metais Grau popular
Ferro Fundido Cinzento Fundido GG10 ~ GG40; GJL-100 ~ GJL-350;
Ferro fundido dúctil (nodular) GGG40 ~ GGG80; GJS-400-18, GJS-40-15, GJS-450-10, GJS-500-7, GJS-600-3, GJS-700-2, GJS-800-2
Ferro dúctil austemperado (ADI) EN-GJS-800-8, EN-GJS-1000-5, EN-GJS-1200-2
Aço Carbono Fundido C20, C25, C30, C45
Liga de aço fundido 20Mn, 45Mn, ZG20Cr, 40Cr, 20Mn5, 16CrMo4, 42CrMo,
40CrV, 20CrNiMo, GCr15, 9Mn2V
Aço Inoxidável Fundido Aço inoxidável ferrítico, aço inoxidável martensítico, aço inoxidável austenítico, aço inoxidável de endurecimento por precipitação, aço inoxidável duplex
Ligas de alumínio ASTM A356, ASTM A413, ASTM A360
Ligas à base de latão / cobre C21000, C23000, C27000, C34500, C37710, C86500, C87600, C87400, C87800, C52100, C51100
Padrão: ASTM, SAE, AISI, GOST, DIN, EN, ISO e GB
Shell molding casting_GGG80 (1)

Peças fundidas em ferro fundido dúctil

shell mold castings in China

Fundição de casca de ferro nodular

Etapas de fundição de molde de casca

✔ Fazendo padrões de metal. A areia de resina pré-revestida precisa ser aquecida nos padrões, de modo que os padrões de metal são as ferramentas necessárias para fazer fundições por moldagem em concha.
✔ Fabricação de molde de areia pré-revestido. Depois de instalar os padrões de metal na máquina de moldagem, a areia de resina pré-revestida será injetada nos padrões e, após o aquecimento, o revestimento de resina estará derretido, então os moldes de areia se tornam cascas de areia sólidas e núcleos.
✔ Derretimento do metal fundido. Usando fornos de indução, os materiais seriam derretidos em líquidos, então as composições químicas do ferro líquido deveriam ser analisadas para coincidir com os números e porcentagens necessários.
✔ Derramando metal.Quando o ferro derretido atender aos requisitos, eles serão despejados nos moldes de casca. Com base em diferentes caracteres do projeto de fundição, os moldes de concha serão enterrados na areia verde ou empilhados em camadas.
✔ Jateamento, Moagem e Limpeza.Após o resfriamento e solidificação das peças fundidas, os risers, portões ou ferro adicional devem ser cortados e removidos. Em seguida, as fundições de ferro serão limpas por equipamentos de jateamento de areia ou máquinas de jateamento. Depois de retificar o cabeçote de passagem e as linhas de partição, as peças de fundição acabadas viriam, esperando pelos processos adicionais, se necessário.

pre-coated sand mold casting

Molde Shell para Fundição de Ferro Dúctil

Vantagens da fundição com molde de casca

1) Possui desempenho de força adequado. Pode atender aos requisitos de areia de núcleo de casca de alta resistência, areia de caixa quente de resistência média e areia de liga não ferrosa de baixa resistência.
2) Excelente fluidez, boa moldabilidade do núcleo de areia e contorno claro, o que pode produzir os núcleos de areia mais complexos, como núcleos de areia de manto d'água, como cabeçotes de cilindro e corpos de máquina.
3) A qualidade da superfície do núcleo de areia é boa, compacta e não solta. Mesmo se menos ou nenhum revestimento for aplicado, uma melhor qualidade de superfície das peças fundidas pode ser obtida. A precisão dimensional das peças fundidas pode atingir CT7-CT8, e a rugosidade da superfície Ra pode atingir 6,3-12,5μm.
4) Boa dobrabilidade, o que conduz à limpeza da fundição e melhora o desempenho do produto
5) O núcleo de areia não é fácil de absorver umidade e a resistência do armazenamento a longo prazo não é fácil de diminuir, o que é favorável ao armazenamento, transporte e uso

ductile cast iron castings

Componentes de moldagem de carcaça

Resin Coated Sand Mould Casting Foundry

Molde de areia revestido

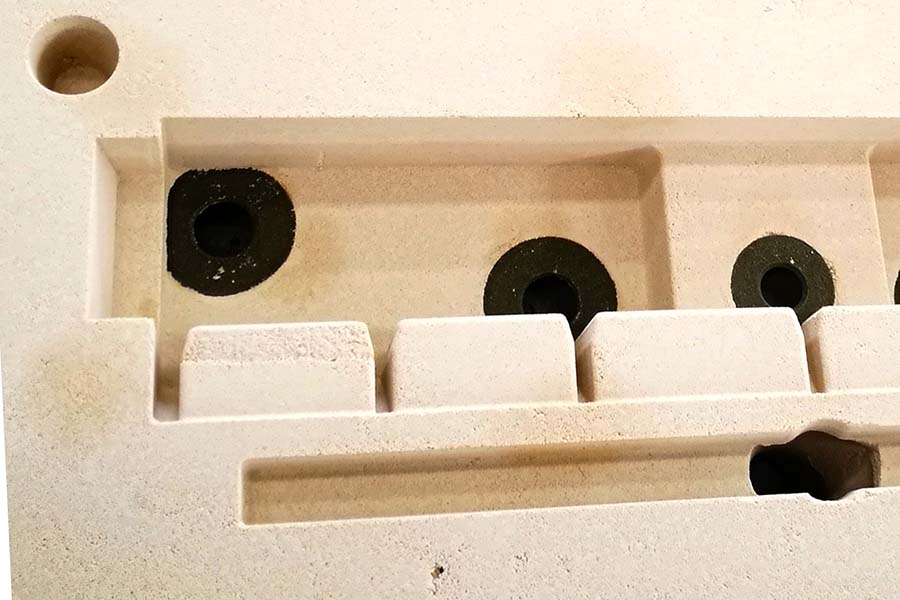

Resin Coated Sand Mould at China Casting Company

Molde de areia revestido de resina

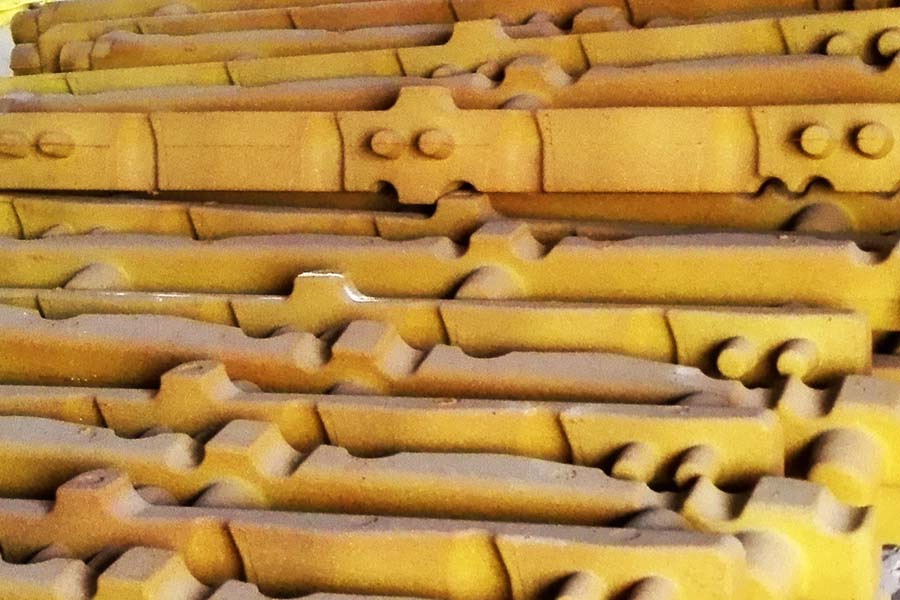

shell mould casting mold

Shell pronto para fundições

Shell Patterns for Ductile Iron Castings

Molde de casca sem cozimento

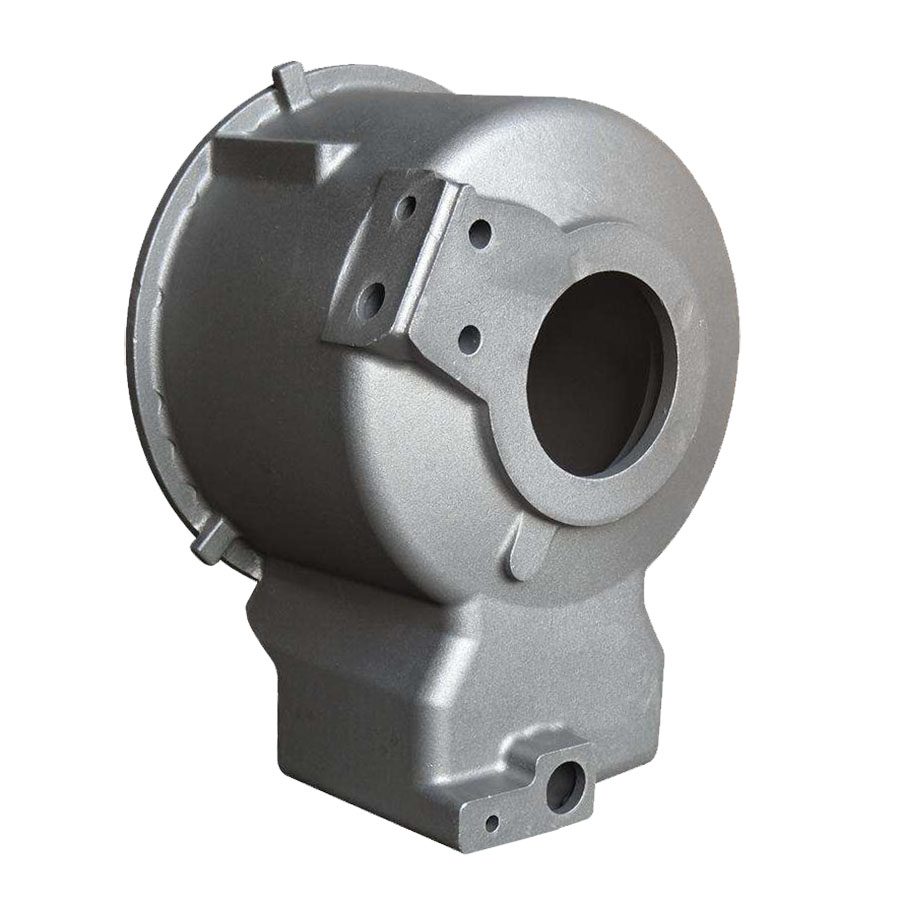

shell mould casting products

Produtos de fundição Shell

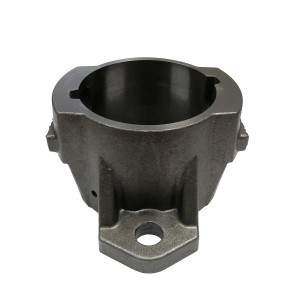

shell casting hydraulic spare parts

Fundições de carcaça de ferro dúctil

china custom ductile iron shell castings

Fundições de cascas personalizadas

ductile iron casting hydraulic spare parts

Peças Hidráulicas de Fundição Shell

Moldes de carcaça típicos Nós produzimos

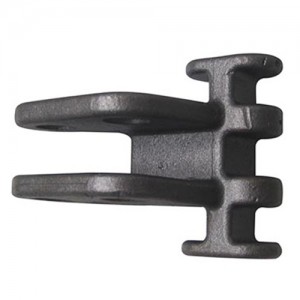

steel shell mould casting

Peça de fundição de ferro dúctil

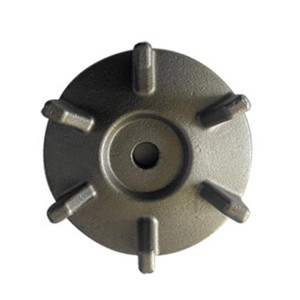

wear resistant cast iron casting

Carcaça de ferro fundido resistente ao desgaste

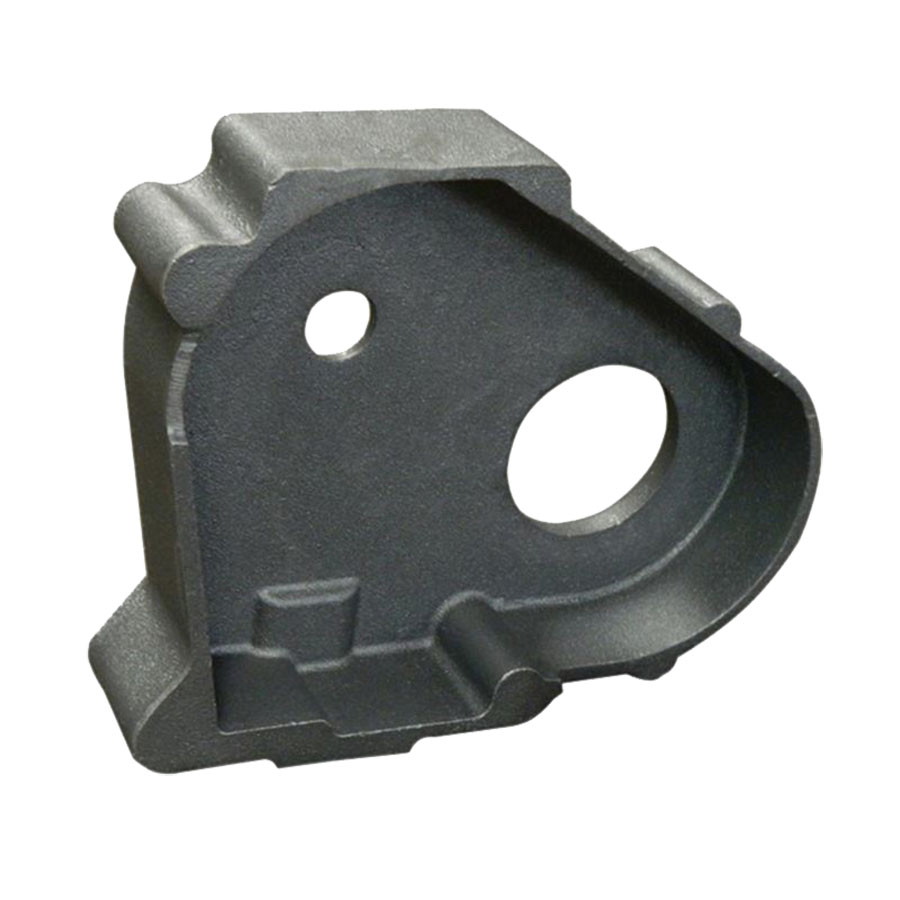

Nodular Iron Casting Product

Fundição em molde de areia revestida com resina

Ductile Iron Casting Products in China Foundry

Peça de fundição de ferro fundido dúctil

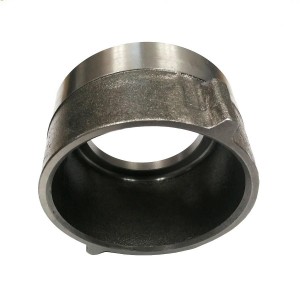

Gray Iron Shell Casting

Fundição de molde de casca de ferro cinza

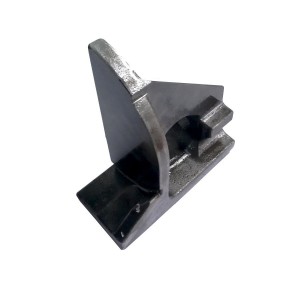

ductile iron-shell casting-GGG50-7

Componente de molde de casca de ferro fundido

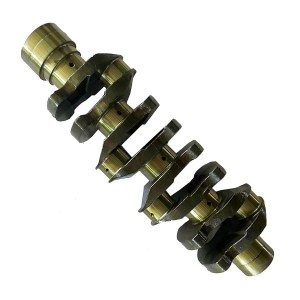

alloy steel resin coated sand casting

Cambota do motor de fundição Shell

shell casting cast iron product

Peça de fundição de molde de casca de aço

Mais serviços que podemos oferecer

Além dos serviços de fundição de molde de casca acima, também podemos fornecer o serviços de valor acrescentadodos processos de pós-fundição. Alguns deles são finalizados em nossos parceiros de longa data, mas alguns são produzidos em nossas oficinas internas.

• Rebarbação e limpeza
• Granalhagem / Sand Peening
• Tratamento Térmico: Recozimento, Normalização, Têmpera, Revenido, Carburação, Nitretação
• Tratamento de Superfície: Passivação, Andonização, Galvanoplastia, Zincagem a Quente, Zincagem, Niquelagem, Polimento, Eletropolimento, Pintura, GeoMet, Zintec.
Usinagem CNC: Torneamento, Fresagem, Torneamento, Perfuração, Afiação, Retificação.
